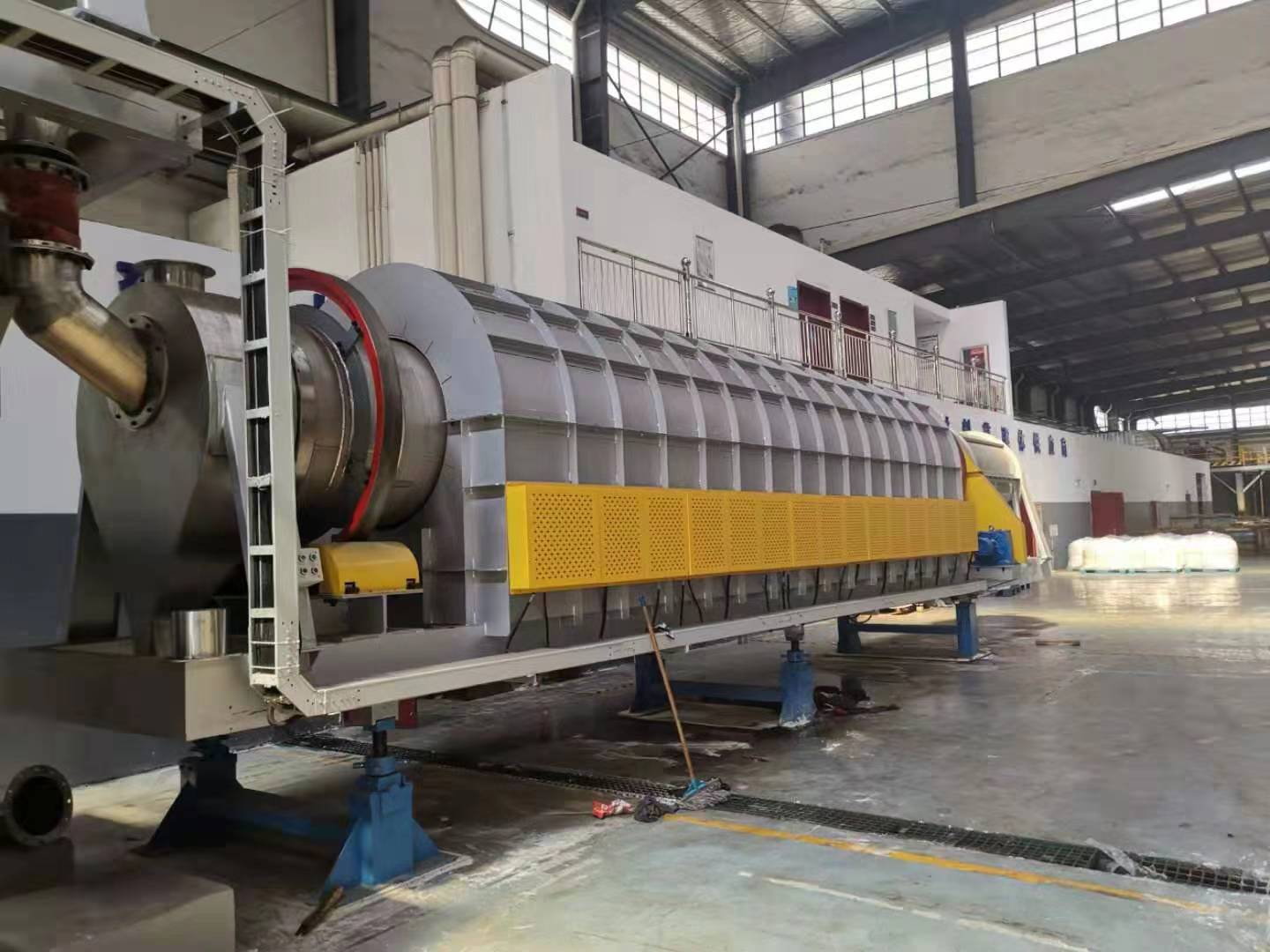

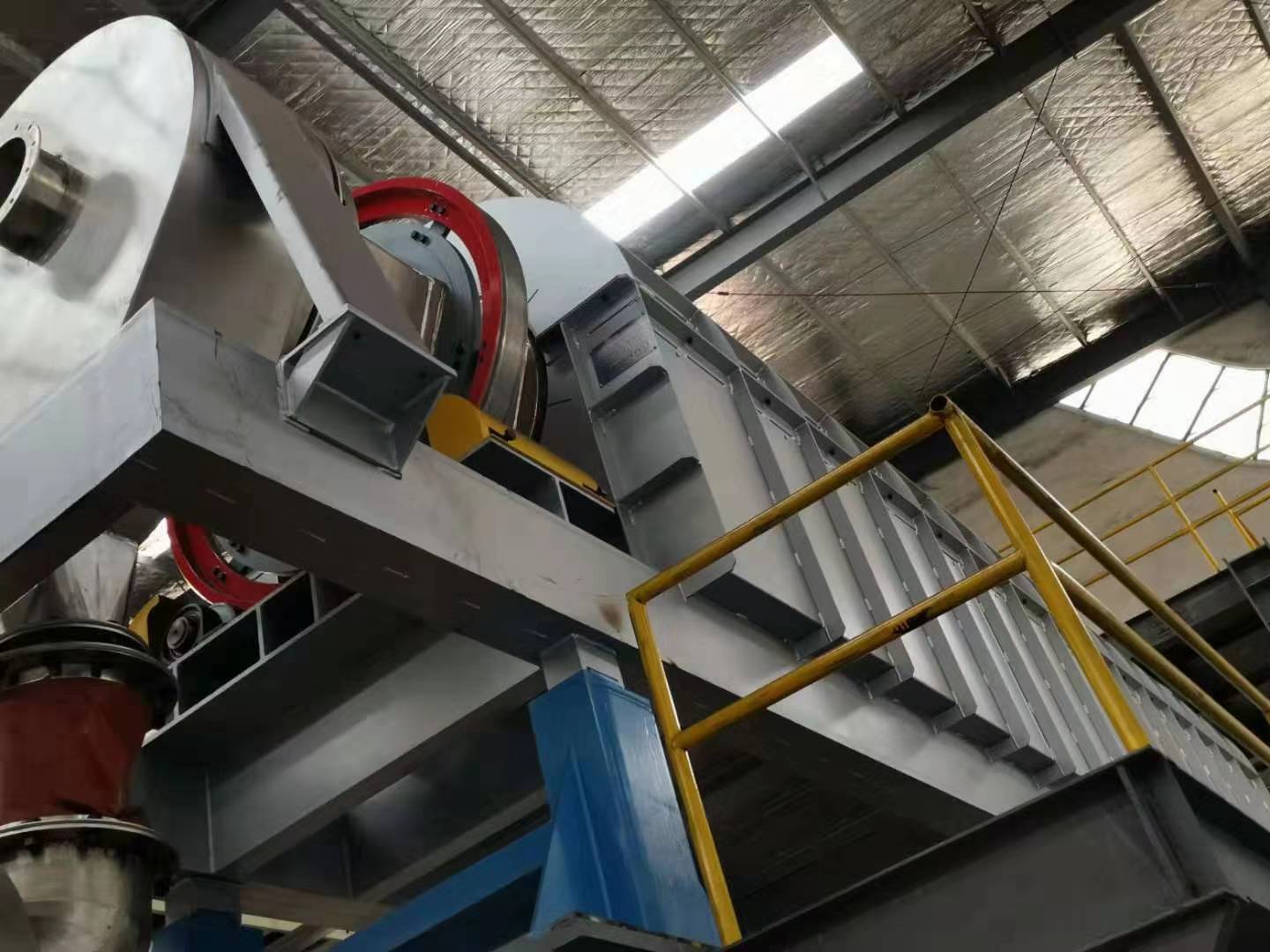

回轉窯干燥機
回轉窯干燥機
詳細說明
一、工作原理及特點:
1、工作原理:
回轉圓筒干燥器的主體是略帶傾斜并能回轉的圓筒體。濕物料由螺旋加料器連續定量從窯頭加入,經過圓筒內部時,與通過筒內的熱空氣進行有效地接觸面被干燥,干燥后的產品大部分從窯尾出來,還有一小部分較細的產品隨同尾氣一起進入旋風分離器,產品得以收集,尾氣由引風機排入大氣中。在干燥過程中,物料借助于圓筒的緩慢轉動,在重力的作用下從較高一端向較低一端移動。筒體內壁上裝有順向擋板,它不斷地把物料揚起又灑下,使物料的熱接觸表面增大,以提高干燥速率并促使物料向前移動。轉筒干燥器雖是最古老的干燥設備之一,但目前在冶金、建材、化工等領域仍被廣泛使用。
2、 特點:
(1)生產能力大,可連續操作;
(2)結構簡單,操作方便;
(3)故障少,維修費用低;
(4)適用范圍廣,可以用它干燥顆粒狀物料,對于那些附著性大的物料也很有利;
(5)操作彈性大,生產上允許產品的產量有較大波動范圍,不致影響產品的質量;
(6)容易清掃。
二、設備配置選型:
1、 傳動系統選型:
電機功率:4KW
轉速調整:變頻調速
減速機型號:JZQ250-Ⅲ-1/2F
2、 鼓風機型號的選用:
進入干燥器的干空氣量為1600kg/h,當進口溫度20℃,干空氣密度為1.205kg/m3,進風流量:V=1327m3/h;
1) 風壓需克服:濾網、空氣過濾器300pa、進風總管200pa、直燃式燃?xì)鉄犸L(fēng)爐1000pa合計:1500pa
2) 風機型號:9-26-3A,1.1Kw
風量927~1461m3/h,風壓:2142~1844Pa
3) 控制方式:變頻調速
3、引風機選擇:
1) 選用參數:
出風口體積流量:V=1500m3/h
需克服:主機1000pa、旋風除塵器1200pa、及系統風管的阻力400pa、合計:2600pa
2) 風機型號:9-19-4A,3Kw
風量824~1704m3/h,風壓:3584~3253Pa
3) 控制方式:變頻調速
4)電機YE3-2 材質:碳鋼
4、旋風除塵器選擇:
取旋風除塵器直徑為:D2'=0.4m;
所以旋風除塵器型號為:B400型,配:蝶閥料筒。
5、加熱系統的選用
電加熱功率取48kw
三、配置表
1、單套設備技術性能表
1 | 設備型號 | HZG1.0×5熱風回轉窯干燥機 | |
2 | 設備尺寸 | 內筒φ1米,長度5米 | |
3 | 進風溫度 | 70℃~90℃可調 | |
4 | 操作方式 | 開式微負壓 | |
5 | 裝機功率 | 電加熱48kw+進料螺旋輸送0.75kw+主機4kw+鼓風機1.5kw+引風機3kw+星型卸料閥0.75kw=58kw/套 |
2、設備配置表
序號 | 名 稱 | 規格及型號 | 數量 | 材 質 | 生產廠家 | 備注 | |
1 | 回轉筒體部 | 筒體 | HG1005 | 1
| 316L | 常州正元 | |
加強板 | 316L | ||||||
凹凸板 | 316L | ||||||
抄板 | 316L | 常州正元 | |||||
2 | 進料部 | 窯頭 | 1 | 316L | 常州正元 | ||
密封裝置 | 組件 | ||||||
3 | 出料部 | 窯尾 | 1
| 316L | 常州正元 | 配0.75kw出料關風機 | |
密封裝置 | 組件 | ||||||
4 | 傳 動 部 | 大齒輪 | JZQ250-Ⅲ-1/2F | ZG45# Q235A | 外購 | 變頻調速 | |
小齒輪 | 外購 | ||||||
小齒輪座 | 常州正元 | ||||||
齒輪罩 | 常州正元 | ||||||
電機減速機 | 外購 | ||||||
機座 | 常州正元 | ||||||
5 | 前托輪部 | 前滾圈 | 1 | ZG45# Q235A | 常州正元 | ||
前托輪、前托輪座 | |||||||
6 | 后托輪部 | 后滾圈 | 1
| ZG45# Q235A | 常州正元 | ||
后托輪、后托輪座 | |||||||
擋輪、擋輪座 | |||||||
基座 | |||||||
7 | 送風機 | 9-26-3A,1.5KW | 1 | 316L | 臨沂風機 | 帶調風閥,減振墊 | |
變頻器 | 1.5KW | 1 | 外購 | ||||
引風機 | 9-19-4A,3kw | 1 | 316L | 臨沂風機 | 帶調風閥,減振墊 | ||
變頻器 | 3KW | 1 | 外購 | ||||
8 | 控制系統 | 電控柜 | 儀器儀表 | 1 | 組件 | 常州正元 | |
主機變頻器 | 4kW | 1 | 臺達 | ||||
9 | 熱源 | 電加熱箱 | DJR-48 | 1 | 常州正元 | 48kw電加熱 | |
10 | 除塵器 | 旋風除塵器 | B400 | 1 | 常州正元 | 配蝶閥料筒 |
